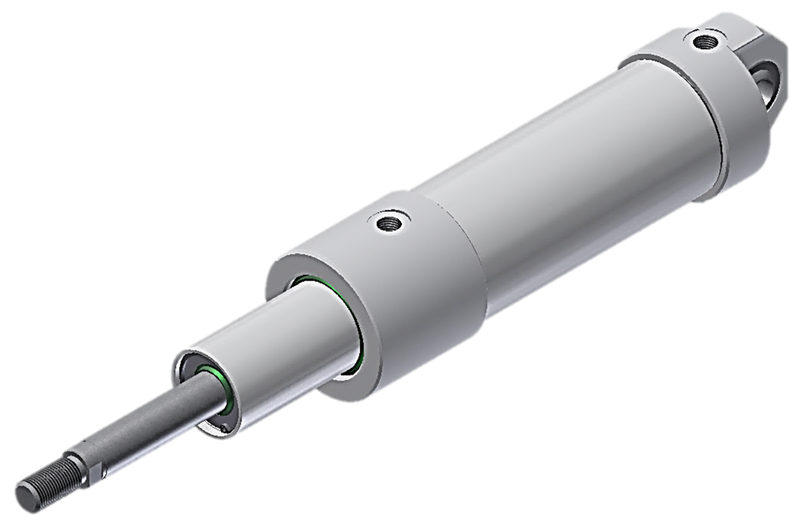

zweistufige Teleskopzylinder, doppeltwirkend Baureihe T2
Baureihe T2 – Pneumatik Teleskopzylinder
Technische Details
Werkstoffe
- zweistufig
- Vorder- und Endstücke aus Al-Legierung,
eloxiert, Farbton natur
-
Doppeltwirkend
- Zylinderrohr aus Al-Legierung, harteloxiert,
Farbton natur
-
Endlagendämpfung durch NBR-Ringe
- Teleskoprohr aus Al-Legierung, harteloxiert,
Farbton natur
-
Beide Richtungen sind drosselbar
- Kolbenstange aus Edelstahl
-
Betrieb mit geölter oder ungeölter
Druckluft
- Führungselemente Kolben / Kolbenstange /
Teleskoprohr aus Kunststoff
- Betriebsdruck
von 2 - 10bar
- Verbindungselemente aus Stahl verzinkt bzw.
brüniert
Auswahl der Dichtungswerkstoffe
-N
-F
Temperaturen von -20° bis +80°C Ausgelegt für Temperaturbereiche von -25°C bis +150°C.
Dichtungen aus NBR / PUR Dichtungen aus FPM / FKM
-L
Ausgelegt für Temperaturbereiche von -25°C bis +150°C.
Dichtungen mit FDA-Zulassung
Auswahl der Gehäusewerkstoffe
-A
-V
Standardwerkstoffe wie oben beschrieben Alle Gehäuseteile und Rohre aus Edelstahl AISI 303/304
-L
Alle Gehäuseteile und Rohre aus Edelstahl AISI 316L
Auswahl der Ausführungen
Auf den nächsten Seiten sind verschiedene pneumatische Teleskopzylinder in verschiedenen Ausführungen beschrieben.
Ausführung 1
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Grundausführung für individuelle Anpassungen
1x Luftanschluss seitlich
1x Luftanschluss hinten
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD |
TRD |
L0 |
LG |
StD |
StG |
SW |
AG |
L |
A1 |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
105 |
32 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
113 |
40 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
113 |
40 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
142 |
57 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
44,5 |
132 |
2560 N |
2200 N |

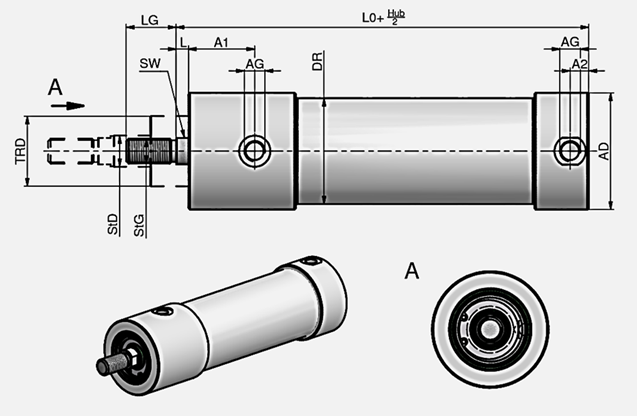

Ausführung 2
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Grundausführung für individuelle Anpassungen.
2x Luftanschluss seitlich
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD |
TRD |
L0 |
LG |
StD |
StG |
SW |
AG |
L |
A1 |
A2 |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
115 |
32 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
12 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
123 |
40 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
12 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
123 |
40 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
12 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
150 |
57 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
44,5 |
14 |
132 |
2560 N |
2200 N |

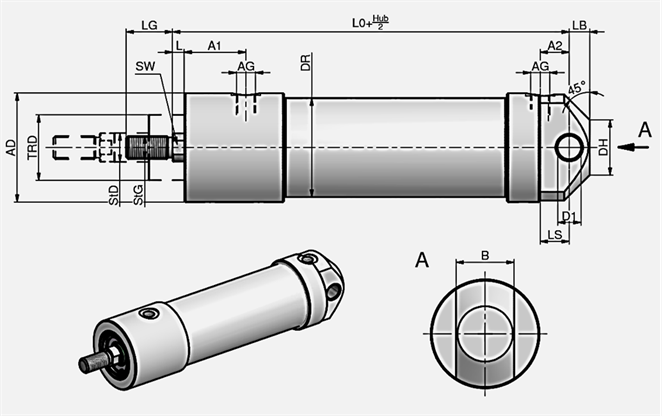

Ausführung 3
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Das Endstück hat eine integrierte Schwenkaugen-
befestigung nach ISO mit Igus® Gleitlager.
2x
Luftanschluss seitlich.
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD |
TRD |
L0 |
LG |
LB |
StD |
StG |
SW |
AG |
L |
A1 |
A2 |
D1 |
LS |
DH |
B |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
123 |
32 |
14 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
20 |
16 |
20 |
38 |
40 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
131 |
40 |
14 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
20 |
16 |
20 |
48 |
50 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
136 |
40 |
16 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
25 |
20 |
25 |
54 |
60 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
164 |
57 |
24 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
44,5 |
26 |
25 |
30 |
74 |
70 |
132 |
2560 N |
2200 N |

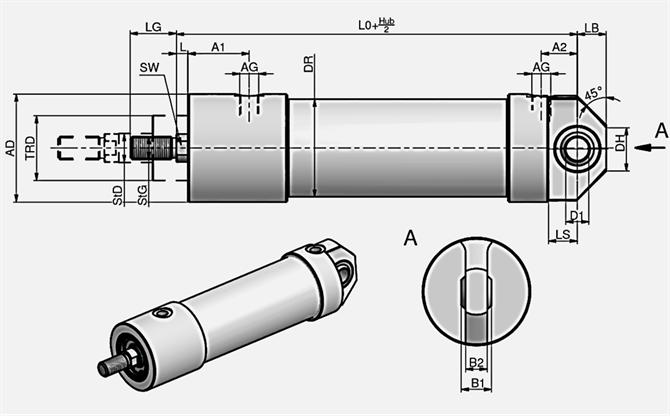

Ausführung 4
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Das Endstück hat eine integrierte
Schwenkaugenbefestigung nach ISO mit
sphärischem Gelenklager.
2x Luftanschluss seitlich
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD |
TRD |
L0 |
LG |
LB |
StD |
StG |
SW |
AG |
L |
A1 |
A2 |
D1 |
LS |
DH |
B1 |
B2 |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
128 |
32 |
20 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
25 |
16 |
20 |
32 |
21 |
15 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
131 |
40 |
22 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
20 |
16 |
20 |
40 |
21 |
15 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
136 |
40 |
23 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
25 |
20 |
25 |
40 |
25 |
18 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
164 |
57 |
32 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
44,5 |
30 |
25 |
30 |
50 |
31 |
22 |
132 |
2560 N |
2200 N |

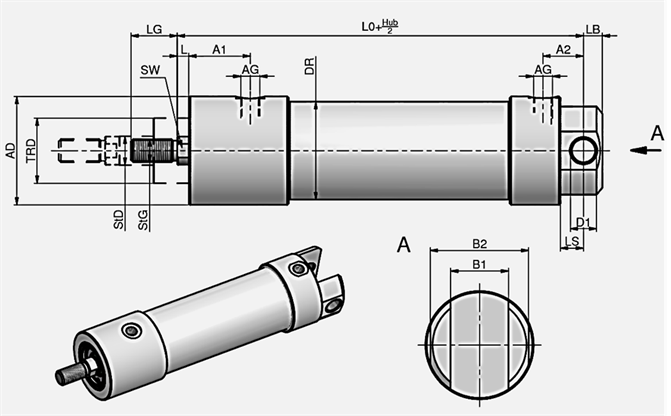

Ausführung 5
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Das Endstück hat eine integrierte
Schwenkgabelbefestigung nach ISO mit Igus®
Gleitlager, inklusive Bolzen und Sicherungsinge
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Gegenlager für Gabel
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD |
TRD |
L0 |
LG |
LB |
StD |
StG |
SW |
AG |
L |
A1 |
A2 |
D1 |
LS |
B1 |
B2 |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
131 |
32 |
20 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
28 |
16 |
16 |
40 |
68 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
139 |
40 |
22 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
28 |
16 |
16 |
50 |
82 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
139 |
40 |
23 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
28 |
20 |
16 |
60 |
102 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
170 |
57 |
32 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
44,5 |
34 |
25 |
20 |
70 |
130 |
132 |
2560 N |
2200 N |

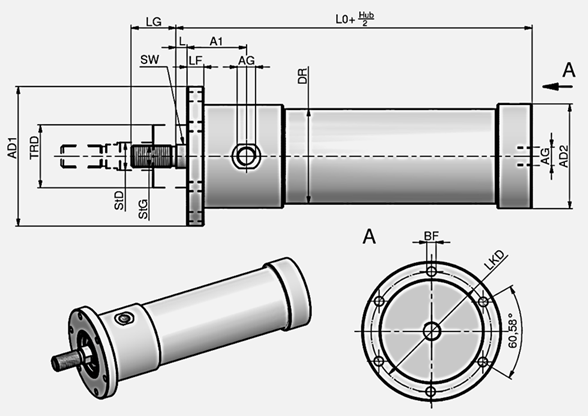

Ausführung 6
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Flanschbefestigung vorne
1x Luftanschluss seitlich
1x Luftanschluss hinten
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Befestigungsschrauben
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD2 |
TRD |
L0 |
LG |
StD |
StG |
SW |
AG |
L |
A1 |
AD1 |
LF |
LKD |
BF |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
105 |
32 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
100 |
12 |
87 |
6,6 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
113 |
40 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
125 |
12 |
108 |
9 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
113 |
40 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
150 |
16 |
129 |
11 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
142 |
57 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
45 |
190 |
14 |
165 |
13 |
132 |
2560 N |
2200 N |

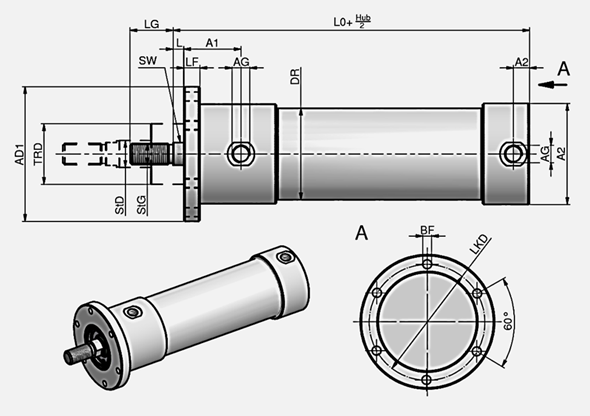

Ausführung 7
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Flanschbefestigung vorne
2x Luftanschluss seitlich
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Befestigungsschrauben
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD2 |
TRD |
L0 |
LG |
StD |
StG |
SW |
AG |
L |
A1 |
A2 |
AD1 |
LF |
LKD |
BF |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
115 |
32 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
12 |
100 |
12 |
87 |
6,6 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
123 |
40 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
12 |
125 |
12 |
108 |
9 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
123 |
40 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
12 |
150 |
16 |
129 |
11 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
150 |
57 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
45 |
14 |
190 |
14 |
165 |
13 |
132 |
2560 N |
2200 N |

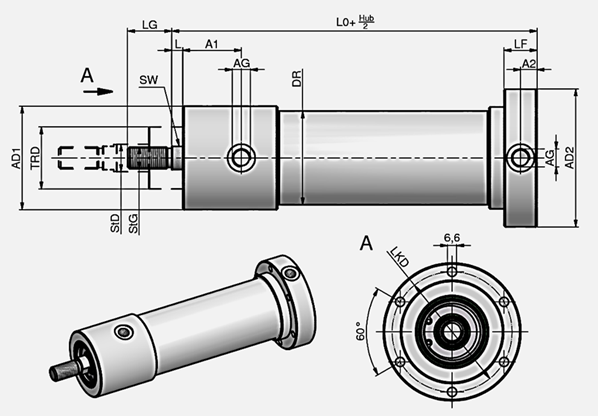

Ausführung 8
Pneumatik Teleskopzylinder
zweistufig, doppeltwirkend
Beschreibung
Flanschbefestigung hinten
2x Luftanschluss seitlich
Das Gewinde an der Kolbenstange ist frei wählbar.
Auch mit Innengewinde möglich.
Gerne bieten wir
passendes Zubehör an
Kolbenstangenmutter
Gabelkopf
Gelenkkopf
Ausgleichskupplung
Befestigungsschrauben
Zug- und Druckkraft werden für 6 bar angegeben.
Ein Wirkungsgrad von 85% ist berücksichtigt.
DN2 |
DN1 |
AD1 |
TRD |
L0 |
LG |
StD |
StG |
SW |
AG |
L |
A1 |
A2 |
AD2 |
LF |
LKD |
BF |
DR |
Druckkraft |
Zugkraft |
40 |
63 |
75 |
45 |
115 |
32 |
20 |
M16x1,5 |
17 |
G1/4“ |
8 |
42,5 |
12 |
100 |
24 |
87 |
6,6 |
68 |
640 N |
480 N |
50 |
80 |
90 |
55 |
123 |
40 |
25 |
M20x1,5 |
22 |
G1/4“ |
8 |
42,5 |
12 |
125 |
24 |
108 |
9 |
86 |
1000 N |
750 N |
63 |
100 |
110 |
68 |
123 |
40 |
25 |
M20x1,5 |
25 |
G1/4“ |
8 |
42,5 |
12 |
150 |
24 |
129 |
11 |
107 |
1600 N |
1340 N |
80 |
125 |
140 |
86 |
148 |
57 |
30 |
M27x2 |
30 |
G3/8“ |
14,5 |
44,5 |
14 |
190 |
28 |
165 |
13 |
132 |
2560 N |
2200 N |
Weitere Informationen
Kürzere Baulängen
sind durch eine einfachwirkende Ausführung möglich. Auch kleinere
Kolbendurchmesser sind machbar. Details dazu erhalten Sie auf Anfrage.
Konnten Sie keinen
passenden Teleskopzylinder finden? Dann senden Sie uns eine E-Mail mit den unten aufgeführten Angaben oder rufen
uns an.
Wir helfen Ihnen
gerne und erarbeiten eine individuelle Lösung für Sie.
1. Wirkungsweise
(doppelt- oder einfachwirkend)
2. Gesamthub
3. Gesamtbaulange
(Maß von Stirnfläche Endstück bis Gewindeansatz)
4. Einbaulage
(horizontal oder vertikal)
5. Befestigung
(z.B. Flansch)
6. Betriebsdruck
7. Benötigte max. Druckkraft
8. Benötigte max. Zugkraft
9. Umgebungstemperatur
10. Werkstoffe (Aluminium oder Edelstahl)
Wir
garantieren Ihnen schon heute eine schnelle Bearbeitung Ihrer Anfrage und eine
einwandfreie Qualität des Produkts in Funktion und optischem Eindruck.
Großen
Wert legen wir auf schnelle Lieferzeiten, auch bei individuellen Produkten. Wir
sind erst zufrieden, wenn Sie es sind.
Wir
freuen uns auf Ihre Anfrage.
Diese Seite als PDF downloaden
